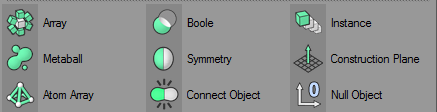

Modelagem – Modeling Tools

As Modeling Tools são ferramentas que fazem com que os objetos interajam entre sí ou então utilizam-se da forma original deste objeto para criar algum efeito.

Array

Passo 1:

Crie uma esfera a partir dos Primitive Objects.

Em seguida crie um Array e ponha a nossa esfera dentro dele na árvore de objetos.

De imediato verá que a esfera será reproduzida 7 vezes e em forma de círculo.

Veja que nos atributos do Array, podemos controlar algumas informações que alteram o resultado.

Boole

Crie um cubo e um cilindro a partir dos Primitive Objects, redimensione e posicione-os para que o cubo assemelhe-se a uma parede e o cilindro o atravesse ao meio.

Agora é importante sabermos que nossa intenção é utilizar o cilindro para fazer um furo no meio do cubo, e para isso vamos precisar entender o funcionamento do boole.

O Boole considera sempre apenas 2 objetos (nem mais, nem menos), objeto A e objeto B, sendo que o objeto A é como o filho mais velho do Boole, aquele que vai entrar primeiro na árvore de objetos e B o filho mais novo, o segundo a entrar.

Sabendo disso, agora vamos criar um Boole e olhar diretamente aos atributos dele.

Repare que existe um campo em que diz “A subtract B“, é exatamente isso que queremos dele, que o objeto A subtraia o objeto B.

Tendo essas informações, podemos saber que se A subtrai B e quermos que o cilindro subtraia o cubo, então cilindro=A e cubo=B.

Agora basta colocarmos os dois objetos dentro do Boole na ordem certa, ou seja, primeiro o A (cilindro) e depois o B (cubo).

Conseguimos!!

Temos um furo no cubo na forma do cilindro.

Contudo, geralmente as “operações booleanas” não são tão simples assim. É comum precisarmos fazer mais subtrações no mesmo objeto. Para tanto, é importante lembrarmos que o Boole trabalha SEMPRE com apenas 2 objetos (A e B). Isso quer dizer que se tentarmos colocar mais de dois objetos dentro dele, fatalmente ocorrerá um erro.

Para evitar isso, precisamos agrupar nossos objetos.

Por exemplo, se quisermos mais furos nesse cubo, precisaremos de mais cilindros e estes precisam estar trabalhando como um objeto único, o objeto A.

Selecionando todos os cilindros ao mesmo tempo e pressionando as teclas Alt + G, faremos com que eles se agrupem.

Atom Array

Crie um cubo a partir dos Primitive Objects e nos atributos deste mesmo cubo, acrescente 5 segmentos em cada uma das faces.

Crie um Atom Array e na árvore de objetos, coloque o cubo dentro desse Atom Array.

De imediato verá o resultado: os segmentos vão tornar-se cilindros e os pontos esferas.

Basicamente é assim que ele funciona, mas podemos aproveitar a oportunidade para usar um outro exemplo da ferramenta e aprendermos um pouco sobre edges, pontos e a ferramenta knife.

Crie um cubo e deixe-o com uma forma parecida com a de uma coluna.

Em seguida, acrescente 4 segmentos no plano Y deste cubo.

Agora queremos mexer na malha deste objeto e para isso vamos precisar torna-lo editável.

Fazemos isso clicando no botão , ou então simplesmente pressionando a tecla “C” do teclado com o objeto selecionado.

A seguir, vamos utilizar a ferramenta Knife. Para isso, primeiramente ative a seleção por pontos  e em seguida clique com o botão direito do mouse sobre qualquer lugar do plano, isso abrirá um menu onde, dentre varias ferramentas, vamos escolher a Knife.

Com a ferramenta Knife ativa, clique sobre um dos pontos e arraste até ligar a um outro ponto.

Isso nos permitiu criar um novo segmento no desenho original da forma.

Agora repita o processo, mantendo um padrão de cortes em todas as faces do cubo e quando terminado, aplique o Atom Array nessa forma como fizemos anteriormente.

Nos atributos do Atom Array, podemos regular algumas medidas, no exemplo eu reduzi o tamanho das esferas para o mesmo tamanho que os cilindros, isso faz com que as esferas sumam.

O resultado é uma forma que lembra bem as tais estruturas que falamos no início.
